Ochr Sengl LED Alwminiwm Bwrdd PCB

Manylion Cynnyrch

Haen Sengl Dyluniad PCB Bwrdd Alwminiwm PCB Bwrdd PCB Alwminiwm Arwain Un Ochr

Mae Beton yn derbyn archebion prototeip a gorchmynion cynhyrchu màs.

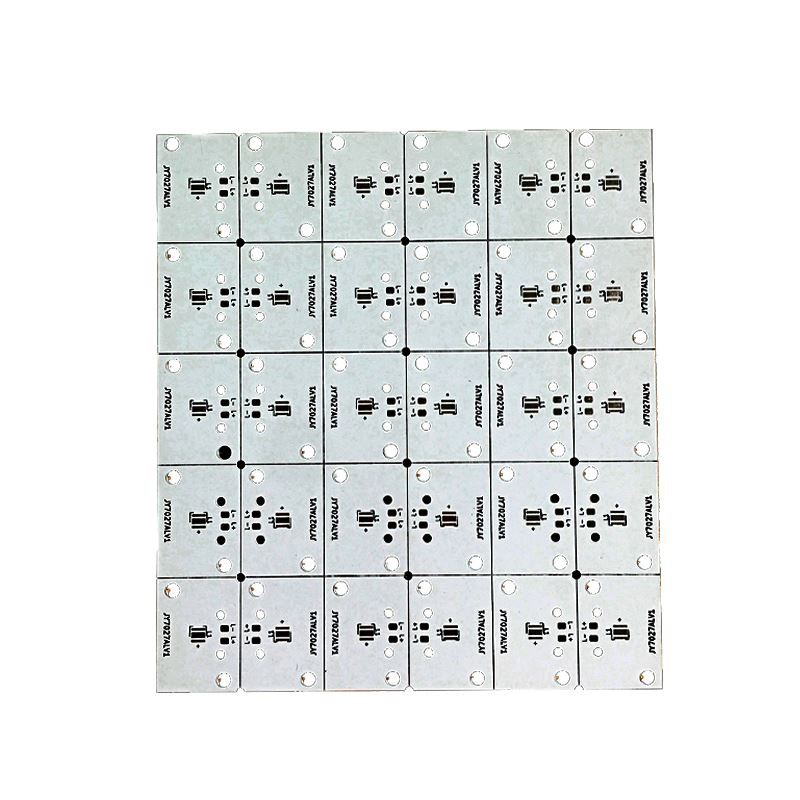

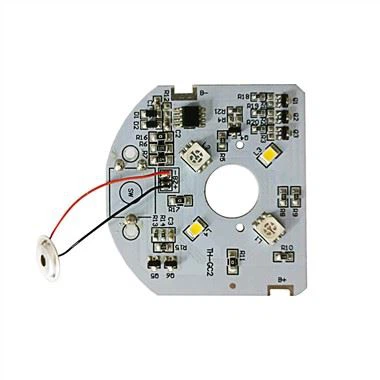

Yr Ochr Sengl LED Alwminiwm Bwrdd PCB

Mae PCB Alwminiwm yn laminiad clad copr unigryw sy'n seiliedig ar fetel, ac mae gan y swbstrad alwminiwm PCB ddargludedd thermol da, eiddo inswleiddio trydanol ac eiddo prosesu mecanyddol. Mae ganddo ddeunydd bwrdd cylched metel, sy'n cynnwys ffoil copr, haen inswleiddio thermol a swbstrad metel. Rhennir ei strwythur yn dair haen:

Haen cylched: sy'n cyfateb i laminiad clad copr PCB cyffredin, trwch ffoil copr cylched yw 1 owns i 10 owns.

Haen inswleiddio: Mae'r haen inswleiddio yn haen o ymwrthedd thermol isel deunydd inswleiddio thermol dargludol. Trwch: {{0}.003" i 0.006" modfedd yw'r dechnoleg graidd o lamineiddio clad copr wedi'i seilio ar alwminiwm, sydd wedi cael ardystiad UL.

Haen sylfaen: Mae'n swbstrad metel, fel arfer alwminiwm neu gopr dewisol. Mae swbstradau alwminiwm PCB fel laminiadau clad copr wedi'u seilio ar alwminiwm a laminiadau brethyn gwydr epocsi traddodiadol yn cynnwys haen gylched, haen insiwleiddio dargludol thermol, a haen sylfaen fetel; mae'r haen cylched (hy, ffoil copr) fel arfer yn cael ei ysgythru i ffurfio cylched printiedig, sy'n cysylltu gwahanol gydrannau'r cynulliad â'i gilydd. , O dan amgylchiadau arferol, mae'n ofynnol i'r haen gylched fod â chynhwysedd cario cerrynt mawr, felly dylid defnyddio ffoil copr mwy trwchus, ac mae'r trwch yn gyffredinol 35μm ~ 280μm;

Yr haen inswleiddio thermol yw technoleg graidd y swbstrad alwminiwm PCB. Yn gyffredinol mae'n cynnwys polymerau arbennig wedi'u llenwi â serameg arbennig. Mae haen insiwleiddio thermol swbstradau alwminiwm PCB perfformiad uchel fel IMS-H01, IMS-H02 a LED-0601 yn defnyddio'r dechnoleg hon, sy'n golygu bod ganddo ddargludedd thermol rhagorol a pherfformiad inswleiddio trydanol cryfder uchel;

Yr haen sylfaen fetel yw'r aelod cymorth o'r swbstrad alwminiwm, sy'n gofyn am ddargludedd thermol uchel. Yn gyffredinol mae'n blât alwminiwm, a gellir defnyddio plât copr hefyd (gall y plât copr ddarparu gwell dargludedd thermol). Mae'n addas ar gyfer peiriannu confensiynol fel drilio, dyrnu a thorri. O'i gymharu â deunyddiau eraill, mae gan ddeunyddiau PCB fanteision digyffelyb. Addas ar gyfer wyneb mount UDRh celfyddydau cyhoeddus o gydrannau pŵer. Nid oes angen rheiddiadur, mae'r cyfaint yn cael ei leihau'n fawr, mae'r effaith afradu gwres yn ardderchog, ac mae'r perfformiad inswleiddio a'r perfformiad mecanyddol yn dda.

Cymhwyso PCB Alu

◆ Offer sain: mewnbwn, mwyhaduron allbwn, chwyddseinyddion cytbwys, mwyhaduron sain, rhag-fwyhaduron, mwyhaduron pŵer, ac ati.

◆ Offer cyflenwad pŵer: rheolydd newid, trawsnewidydd DC / AC, rheolydd SW, ac ati.

◆ Offer electronig cyfathrebu: mwyhadur amledd uchel 'hidlo offer trydanol' cylched anfon.

◆ Offer awtomeiddio swyddfa: gyriannau modur, ac ati.

◆ Automobile: rheolydd electronig, taniwr, rheolydd pŵer, ac ati.

◆ Cyfrifiadur: bwrdd CPU, gyriant disg hyblyg, uned cyflenwad pŵer, ac ati.

◆ Modiwl pŵer: gwrthdröydd, ras gyfnewid cyflwr solet, pont unionydd, ac ati.

Ein galluoedd technegol PCB

1. Haenau: 2-20 haenau

2. Uchafswm. Maint y Bwrdd: 2000 × 610mm

3. Min. Trwch bwrdd :

{{0}}haen 0.15mm

{{0}}haen 0.38mm

{{0}}haen 0.55mm

{{0}}haen 0.80mm

{{0}}haen 1.0mm

4. Min. Llinell Lled / Gofod: 3mil

5. Uchafswm. Trwch copr: 6OZ

6. Min. Cae S/M: 3mil

7. Min. maint twll: 4mil

8. Min. dall/claddwyd trwy: 6mil

9. Arwyneb Gorffen: HAL, ENIG, ImAg, Imsn OSP, Plating AG, Plating aur

10. Deunyddiau: FR4, H-TG, Teflon, Rogers, Serameg, Alwminiwm, sylfaen Copr

Mae PCBs alwminiwm yn Fyrddau Cylchdaith printiedig sy'n cynnwys haen denau o ddeunydd dielectrig dargludol. Fe'u gelwir hefyd yn Clad Alwminiwm, Sylfaen Alwminiwm, MCPCB (Bwrdd Cylchdaith Argraffedig Clad Metel), IMS (Swbstrad Metel Inswleiddiedig), PCBs Dargludol Thermol ac ati.

Roedd BETON Alu PCB a Metal Core PCB yn cynnwys:

● Alu craidd 1.5mm, 35µm Cu

● 2.0 W/mK Dargludedd thermol

● Trwch inswleiddio 100µm

● Arwyneb HAL di-blwm

● 1x solder-stop gwyn

● Melino mewnol / allanol

● Sgorio V (glân a syml)

● E-brawf, Gwirio Rheol Dylunio
