Beth yw'r awgrymiadau ar gyfer pennu goddefgarwch twll PCB

Un o'r pynciau mwyaf anghofiedig mewn dylunio PCB yw'r tyllau ar gyfer cydrannau mowntio. Mae goddefiannau ar ddimensiynau tyllau wedi'u nodi mewn gweithgynhyrchu PCB i sicrhau bod cydrannau Plated Through Hole (PTH) yn ffitio'n iawn.

Gall meddalwedd dylunio PCB Altium Designer ychwanegu priodweddau goddefgarwch twll i'ch padiau a'ch vias, a fydd yn cael eu trosglwyddo i'r gwneuthurwr trwy eu cynnwys yn y bwrdd drilio. Dyma bum awgrym i'ch helpu chi i nodi maint y tyllau yn eich dyluniad PCB nesaf yn gyflym.

Goddefgarwch

Mae taflenni data cydran yn rhestru goddefiannau plws/llai ar gyfer newidiadau mewn heneiddio, traul, tymheredd, platio, deunyddiau, peiriannu, ac ati. Er enghraifft, mae taflen ddata gwneuthurwr gwrthydd 1/4 wat yn nodi diamedr gwifren o 0.{ {4}}22 ± 0.003. Felly, gall y diamedr gwirioneddol amrywio o 0.019 i 0.025.

Fel arfer mae gweithgynhyrchwyr PCB yn pennu goddefiant twll o ±{{{{0}}.004. Rhaid i'r wifren ffitio yn y twll bob amser, boed ar ben mawr neu fach y parth goddefgarwch. Felly, rhaid i isafswm maint y twll gynnwys uchafswm plwm gwrthydd ynghyd â goddefgarwch (0.{{10}} 22 plwm gwrthydd ynghyd â goddefgarwch plwm gwrthydd 0.003), ynghyd â goddefgarwch tyllau PCB 0.004. Felly, 0.022 ynghyd â 0.003 ynghyd â 0.004=0.029 modfedd, y maint twll lleiaf a ganiateir yn y bwrdd.

Wrth ddrilio, mae'r dril yn gwisgo llai. Fel arall, gall y dril ddirgrynu neu siglo ychydig yn y twll, gan arwain at dwll ychydig yn fwy. Yna caiff y tyllau eu platio, ac ar gyfer pob swp neu leoliad ar y bwrdd, gall y platio fod yn fwy trwchus neu'n deneuach. Rhaid i chi hefyd ystyried ehangiad thermol neu grebachu'r swbstrad PCB wrth iddo gael ei brosesu. Felly, mae goddefiannau tyllau yn hanfodol yn y broses ddylunio i sicrhau bod rhannau PTH wedi'u lleoli'n iawn. Rheol gyffredinol yw y dylech wneud tyllau PCB 0.007" yn fwy na diamedr rhan y wifren i ddarparu ar gyfer yr holl oddefiannau, traul drilio neu siglo, ac amrywiadau platio. Nid oes gwerth goddefgarwch twll rhagosodedig yn Altium Designer. Gallwch chi addasu'r priodweddau goddefgarwch twll yn y Pad ac Priodweddau deialog.Gall goddefiannau twll a gwerthoedd diofyn hefyd yn cael eu sefydlu yn y Pad Trwy'r Llyfrgell panel a Llyfrgell Ôl Troed.

5 Awgrymiadau ar gyfer Pennu Goddefgarwch Twll PCB

Gellir cyrchu a golygu goddefiannau twll yn Altium Designer gan ddefnyddio sawl dull gwahanol, y byddwn yn eu harchwilio isod. Ym mhob dull, gallwch chi osod y priodweddau goddefgarwch twll lleiaf (-) ac uchaf ( plws ).

Gellir cyrchu a golygu goddefiannau twll yn Altium Designer gan ddefnyddio sawl dull gwahanol, y byddwn yn eu harchwilio isod. Ym mhob dull, gallwch chi osod y priodweddau goddefgarwch twll lleiaf (-) ac uchaf ( plws ).

Awgrym 1 - Gosod Priodweddau Goddefiad Twll ar gyfer Padiau a Vias Penodol

Gallwch chi osod pad / trwy oddefiannau yn gyflym yn seiliedig ar briodweddau unigol.

De-gliciwch pad neu drwy a dewis Priodweddau. Yn y Pad Properties ymgom (Ffigur 1), golygwch y goddefgarwch twll yn Hole Information.

Yn y deialog Trwy Eiddo Trwy Hole, golygwch y goddefgarwch twll yn y gornel chwith uchaf "Goddefgarwch" yn Ffigur 2.

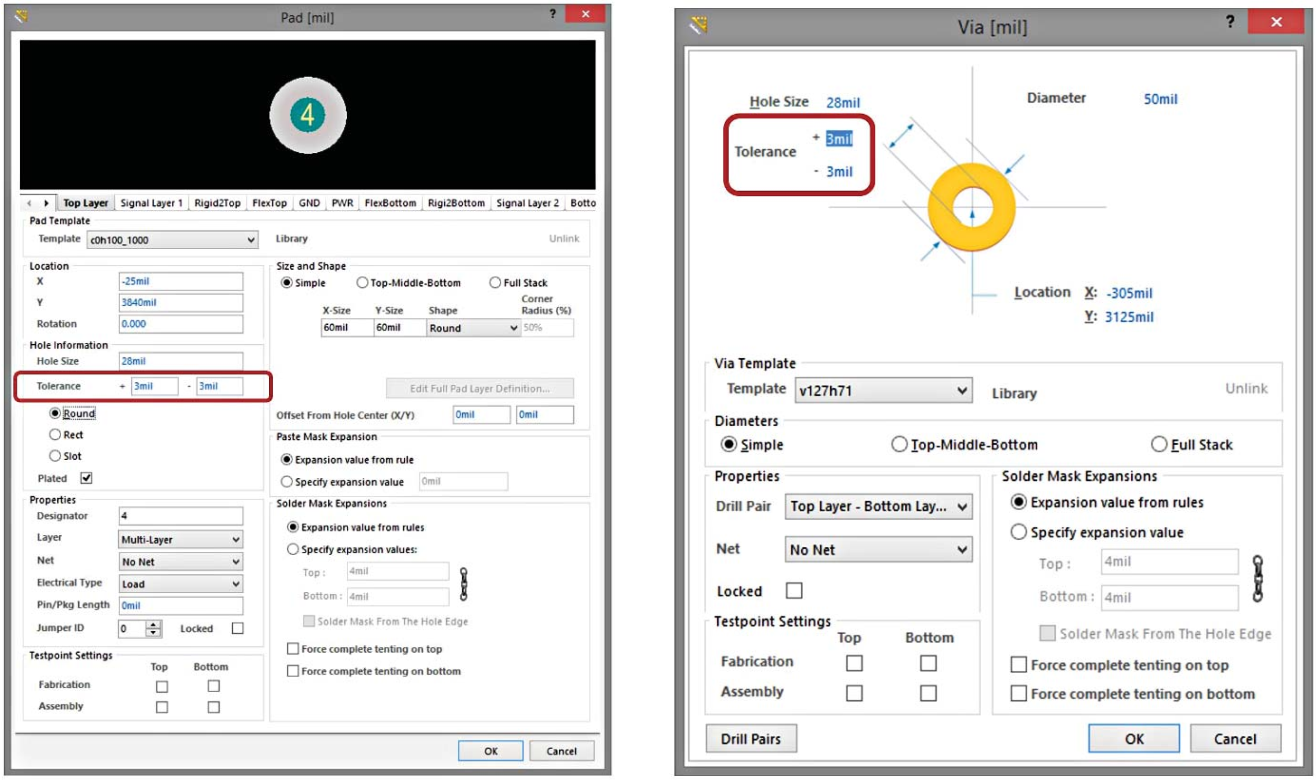

Ffigur 1 Gosod y goddefgarwch twll yn y dialog Pad Properties Ffigur 2 Gosod y goddefgarwch twll yn y deialog Via Properties

Awgrym 2 - Defnyddiwch Dempledi Pad neu Drwy Dwll i Osod Goddefiannau Twll

Gallwch hefyd nodi goddefiannau tyllau gan ddefnyddio padiau neu dempledi twll trwodd.

De-gliciwch Pad Trwy'r Llyfrgell a dewis Ychwanegu Trwy Dempled neu Ychwanegu Templed Pad. Gellir gosod goddefgarwch twll yn "Hole Information".

Awgrym 3 Gosod Priodweddau Goddefiad Twll ar gyfer Padiau Lluosog neu Vias ar unwaith

Yn gyfleus, gallwch chi osod y goddefgarwch twll ar gyfer padiau lluosog neu vias ar yr un pryd.

Agorwch y panel "Arolygydd PCB", fel y dangosir yn Ffigur 3. Dewiswch y padiau neu'r vias ar y PCB i osod a nodwch y gwerthoedd goddefgarwch twll angenrheidiol yn y golofn dde o dan y panel "Gwrthrych Penodol".

Tabl 1 Tabl enghreifftiol yn dangos pob colofn goddefiant twll

Gallwch hefyd eu grwpio yn ôl goddefgarwch twll. O'r Symbolau Drill deialog (cliciwch Ffurfweddu Symbolau Dril yn y Tabl Dril deialog), cliciwch Grwpio, a dewiswch Goddefgarwch Twll.

Sylwch, wrth ychwanegu gwybodaeth goddefgarwch twll at badiau a vias, oni bai bod gan yr holl padiau neu vias sydd wedi'u grwpio o dan y golofn "Colofn Cyfrif" yr un priodoledd goddefgarwch twll, bydd gwerth goddefgarwch y twll yn cael ei arddangos fel * (seren).

Nodyn: Ar ôl ychwanegu gwybodaeth at y tabl drilio, rhaid i chi glicio OK i adael y deialog Tabl Dril neu ni fydd eich newidiadau yn cael eu cadw.

I gloi

Mae sicrhau goddefgarwch twll cywir yn hanfodol ar gyfer gosod cydrannau PTH yn iawn i'r PCB. Mae Altium Designer yn symleiddio dogfennaeth goddefiannau maint eich twll fel y gellir cyfathrebu'ch manylebau goddefgarwch yn hawdd i'ch gwneuthurwr.
