Sut i ddewis proses gorffen wyneb PCB

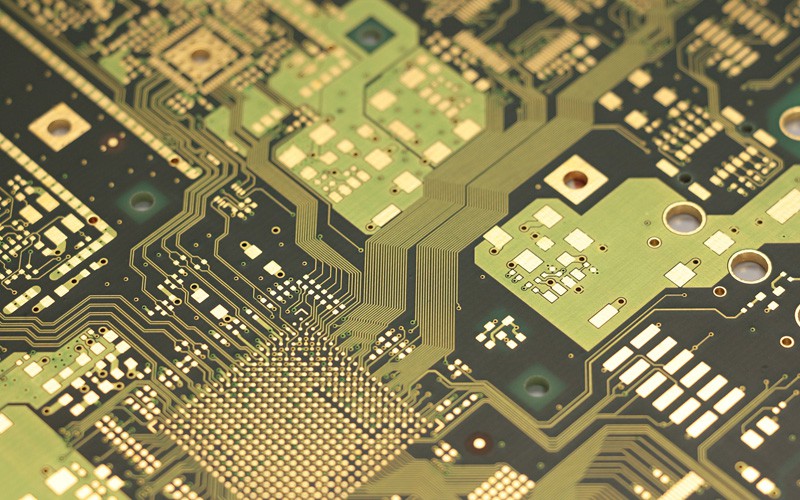

Ar ôl i ni ddylunio'r bwrdd PCB, mae angen inni ddewis proses trin wyneb y bwrdd cylched. Nawr mae prosesau trin wyneb y bwrdd cylched a ddefnyddir yn gyffredin yn cynnwys HASL (proses tun chwistrellu wyneb), ENIG (proses aur trochi), OSP (proses gwrth-ocsidiad), a'r prosesau trin wyneb a ddefnyddir yn gyffredin yw Sut ddylem ni ddewis y dechnoleg brosesu ? Mae gan wahanol brosesau trin wyneb PCB effeithiau gwahanol. Gallwch ddewis yn ôl y sefyllfa wirioneddol. Mae'r canlynol yn fanteision ac anfanteision y tair proses trin wyneb gwahanol o HASL, ENIG ac OSP.

1. HASL (proses tun chwistrellu wyneb)

Rhennir y broses tun chwistrellu yn dun chwistrellu plwm a thun chwistrellu di-blwm. Arferai'r broses tun chwistrellu fod y broses trin wyneb bwysicaf yn yr 1980au, ond erbyn hyn, mae llai a llai o fyrddau cylched yn dewis y broses tun chwistrellu. Y rheswm yw bod y bwrdd cylched yn datblygu i gyfeiriad "bach a mireinio". Bydd y broses chwistrellu tun yn arwain at gleiniau tun wrth weldio cydrannau mân, a bydd cynhyrchu pwyntiau tun sfferig yn achosi cynhyrchiad gwael. Er mwyn mynd ar drywydd safonau proses uwch ac Ar gyfer ansawdd cynhyrchu, dewisir y broses trin wyneb ENIG a SOP yn aml.

Manteision tun wedi'i chwistrellu â phlwm yw: pris is, perfformiad weldio rhagorol, cryfder mecanyddol a sglein gwell na thun wedi'i chwistrellu â phlwm.

Anfanteision tun wedi'i chwistrellu â phlwm: mae tun wedi'i chwistrellu â phlwm yn cynnwys metel trwm plwm, nid yw'r cynhyrchiad yn gyfeillgar i'r amgylchedd, ac ni all basio ROHS a gwerthusiadau diogelu'r amgylchedd eraill.

Manteision chwistrellu tun di-blwm: gall pris isel, perfformiad weldio rhagorol, ac yn gymharol gyfeillgar i'r amgylchedd, basio ROHS a gwerthusiad diogelu'r amgylchedd arall.

Anfanteision tun chwistrellu di-blwm: nid yw cryfder mecanyddol, sglein, ac ati cystal â thun chwistrellu di-blwm.

Anfantais gyffredin HASL: nid yw'n addas ar gyfer pinnau sodro gyda bylchau mân a chydrannau sy'n rhy fach, oherwydd bod gwastadrwydd wyneb y bwrdd chwistrellu tun yn wael. Mae gleiniau tun yn cael eu cynhyrchu'n hawdd mewn prosesu PCBA, sy'n fwy tebygol o achosi cylchedau byr i gydrannau â bylchau mân.

2. ENIG (Proses Aur Trochi)

Mae proses aur trochi yn broses trin wyneb gymharol ddatblygedig, a ddefnyddir yn bennaf ar fyrddau cylched gyda gofynion cysylltiad swyddogaethol a chyfnodau storio hir ar yr wyneb.

Manteision ENIG: Nid yw'n hawdd ocsideiddio, gellir ei storio am amser hir, ac mae ganddo arwyneb gwastad. Mae'n addas ar gyfer sodro pinnau bwlch mân a chydrannau gyda chymalau sodro bach. Gellir ailadrodd reflow lawer gwaith heb leihau ei sodradwyedd. Gellir ei ddefnyddio fel swbstrad ar gyfer bondio gwifren COB.

Anfanteision ENIG: cost uchel, cryfder weldio gwael, oherwydd bod y broses platio nicel electroless yn cael ei ddefnyddio, mae'n hawdd cael problem disg du. Mae'r haen nicel yn ocsideiddio dros amser, ac mae dibynadwyedd hirdymor yn broblem.

3. OSP (Proses Gwrth-ocsidiad)

Mae OSP yn ffilm organig a ffurfiwyd trwy ddulliau cemegol ar wyneb copr noeth. Mae gan yr haen hon o ffilm gwrth-ocsidiad, ymwrthedd sioc thermol, ymwrthedd lleithder, ac fe'i defnyddir i amddiffyn yr wyneb copr rhag rhydu (ocsidiad neu vulcanization, ac ati) yn yr amgylchedd arferol; mae'n cyfateb i driniaeth gwrth-ocsidiad, ond yn y weldio tymheredd uchel dilynol, Rhaid i'r ffilm amddiffynnol, yn ei dro, gael ei thynnu'n hawdd ac yn gyflym gan y fflwcs, a gall yr arwyneb copr glân agored gysylltu'n syth â'r sodr tawdd i mewn i cymal cryf mewn amser byr iawn. Ar hyn o bryd, mae cyfran y byrddau cylched sy'n defnyddio proses trin wyneb OSP wedi cynyddu'n sylweddol, oherwydd bod y broses hon yn addas ar gyfer byrddau cylched technoleg isel a byrddau cylched uwch-dechnoleg. Os nad oes unrhyw ofynion swyddogaethol ar gyfer cysylltiad arwyneb neu gyfyngiadau cyfnod storio, proses OSP fydd y mwyaf delfrydol. broses trin wyneb.

Manteision OSP: Mae ganddo holl fanteision sodro bwrdd copr noeth, a gellir ail-wynebu byrddau sydd wedi dod i ben (tri mis) hefyd, ond fel arfer dim ond unwaith.

Anfanteision OSP: yn agored i asid a lleithder. Pan gaiff ei ddefnyddio ar gyfer sodro reflow eilaidd, mae angen ei gwblhau o fewn cyfnod penodol o amser. Fel arfer, bydd effaith sodro'r ail reflow yn wael. Os yw'r amser storio yn fwy na thri mis, rhaid ei ail-wynebu. Defnyddiwch o fewn 24 awr ar ôl agor y pecyn. Mae OSP yn haen inswleiddio, felly mae'n rhaid i'r pwynt prawf gael ei argraffu gyda past solder i gael gwared ar yr haen OSP wreiddiol i gysylltu â'r pwynt pin ar gyfer profion trydanol. Mae angen newidiadau mawr i'r broses gydosod, mae archwilio arwynebau copr amrwd yn niweidiol i TGCh, gall stilwyr TGCh sydd wedi'u gor-dipio niweidio'r PCB, gofyn am ragofalon â llaw, cyfyngu ar brofion TGCh a lleihau'r gallu i ailadrodd profion.

Yr uchod yw'r dadansoddiad o HASL, ENIG, proses trin wyneb bwrdd cylched OSP, unrhyw ofynion PCB, mae croeso i chi gysylltu â mi.
